15号线四海站DN2000污水管跨孔弹性波CT探测
发布时间：2025-07-24 11:35:38 阅读量：45 发布人： 拍照：
一、工程概况：深圳地铁15号线四海站，位于工业八路与南海大道交叉处，大致呈东西走向，与已建12号线四海地铁站换乘。根据已有资料显示，拟建四海站主体下方有一条 DN2000污水管道，属于深圳河湾污水截排二期工程(后海湾截排)--工业八路截污管线。其中WZ12~WZ14两个检查井之间是采用顶管法敷设，两端检查井距离较远(260米)，埋深超过20米。根据前期收集资料，DN2000在四海站范围内,埋深超过 20m,属于超深管线，其材质为砼，管壁厚度约10cm，顶管施工完成。因两个顶管工作井之间间距超过 260m，地质雷达法，管道机器人法，陀螺仪法，示踪法，微动探测法等常规物探方法难以达到探测目的。综合考虑后，选用跨孔弹性波CT法进行探测。
二、目的任务：通过本次探测详细查明站体下方DN2000污水管道精确位置，包括平面位置以及埋深，为站体设计及施工提供准确的资料，避免施工过程、站体完成后期运营期间对管道造成破坏。

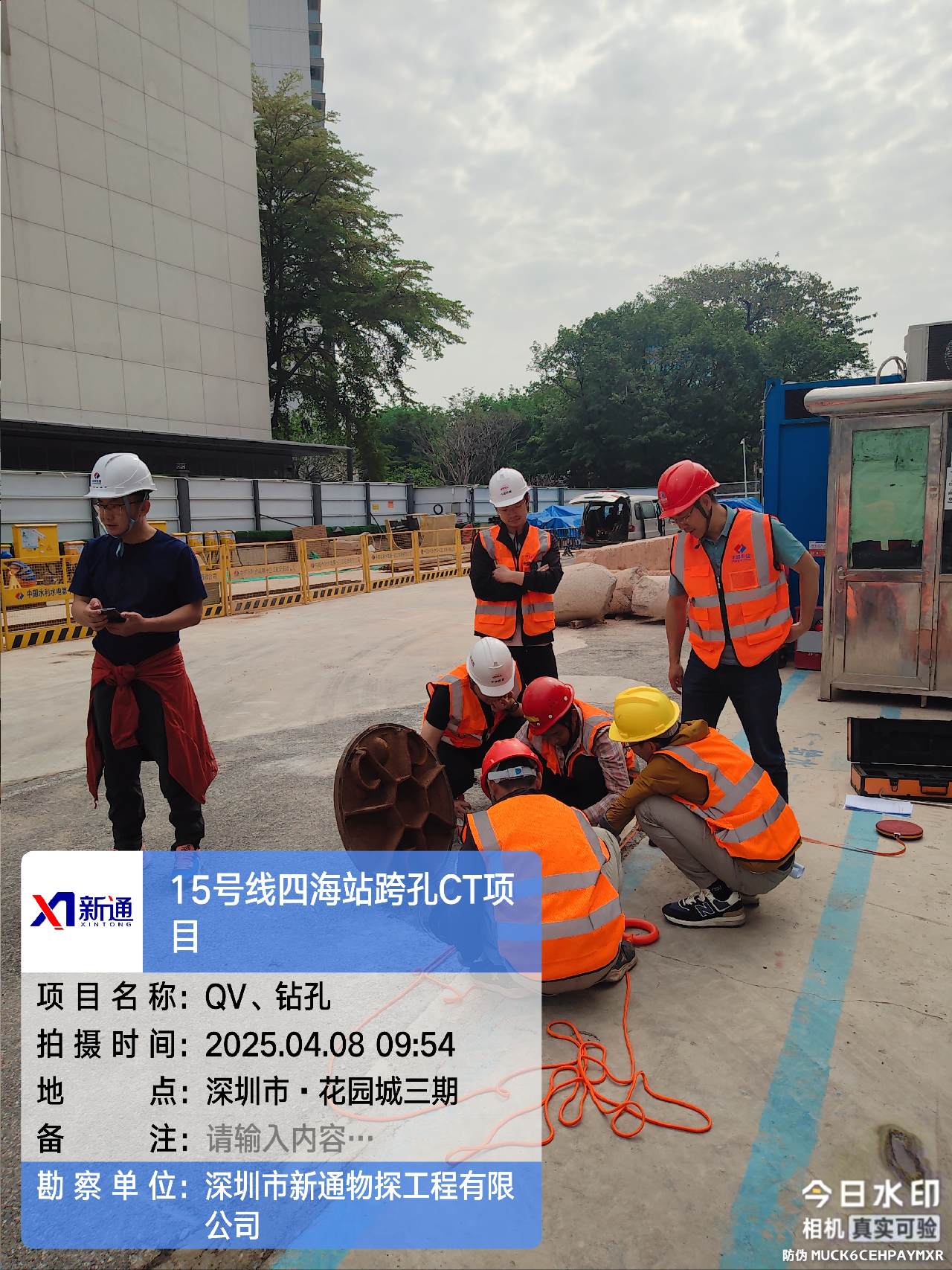

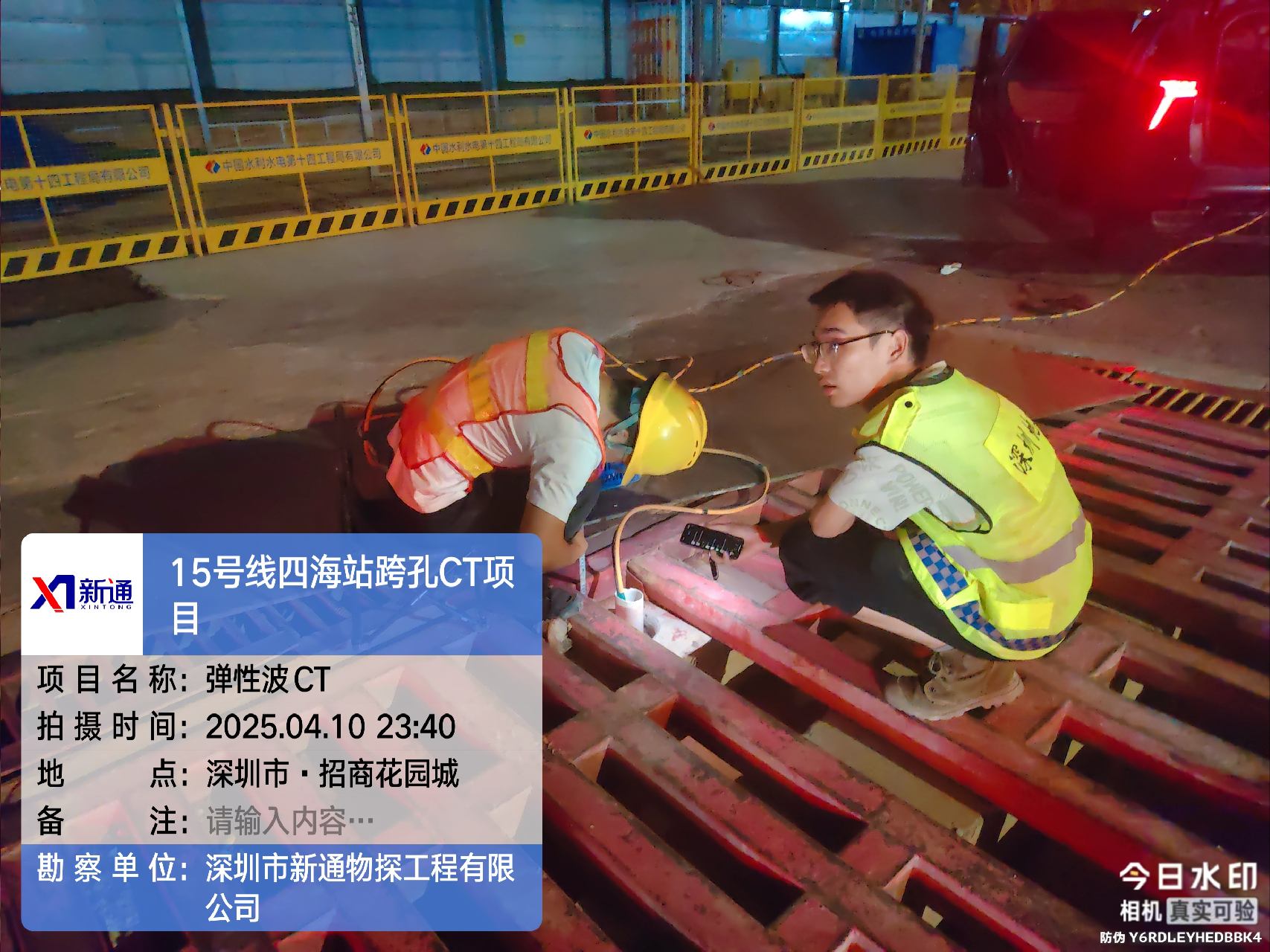

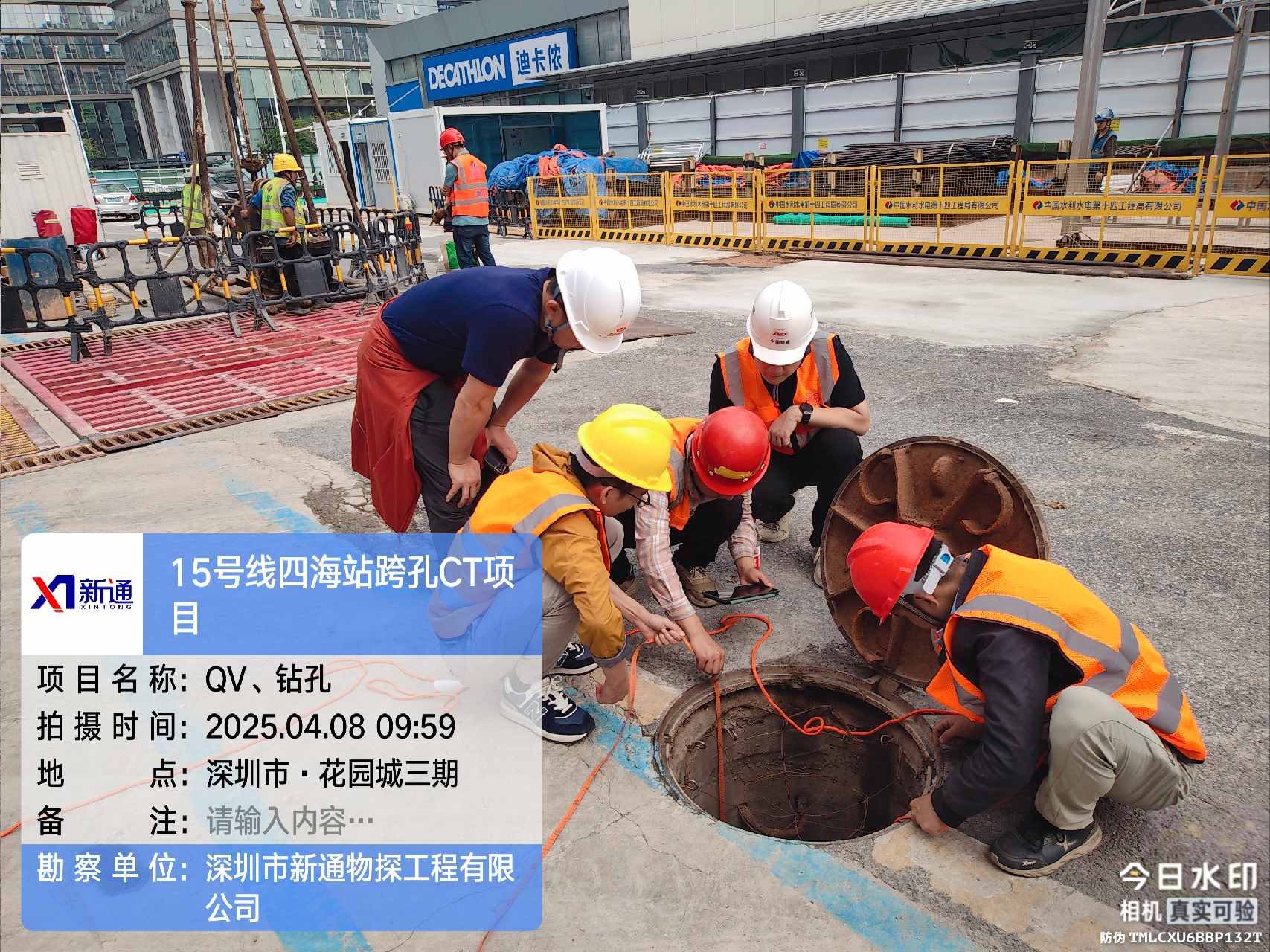

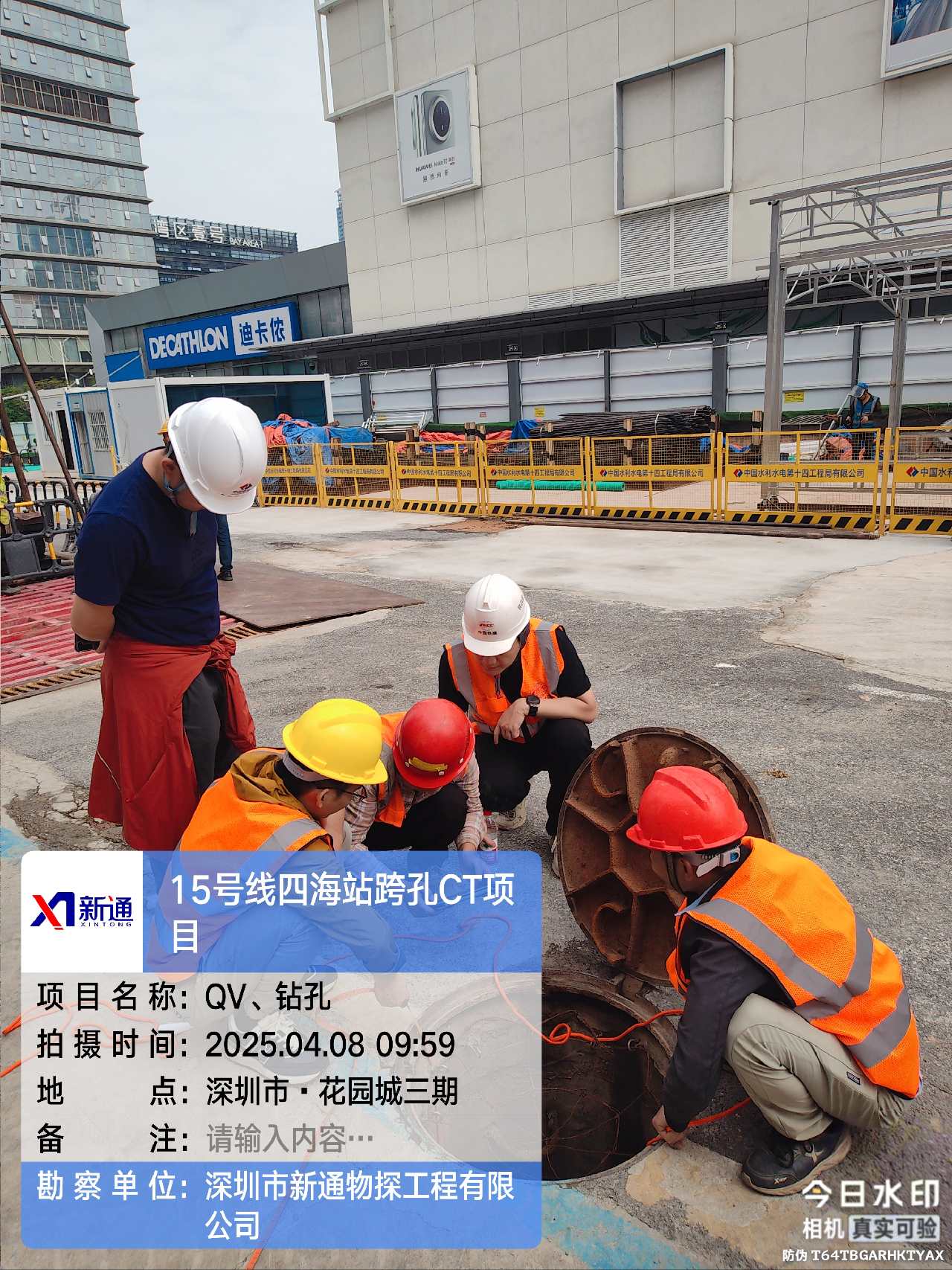

三、技术方法：沿目标管道外壁在地面投影位置2~3m的位置布设5对CT钻孔，孔深超过目标管底估计深度4米以上，通过跨孔弹性波CT结合钻探等地质资料来圈定目标。
