南山区大沙河110kV及以上高压架空线落地改造(二期塘朗变电站以北)工程J1综合井瑞雷波检测

发布时间：2026-07-13 09:13:03 阅读量：18 发布人：　拍照：

一、项目概况

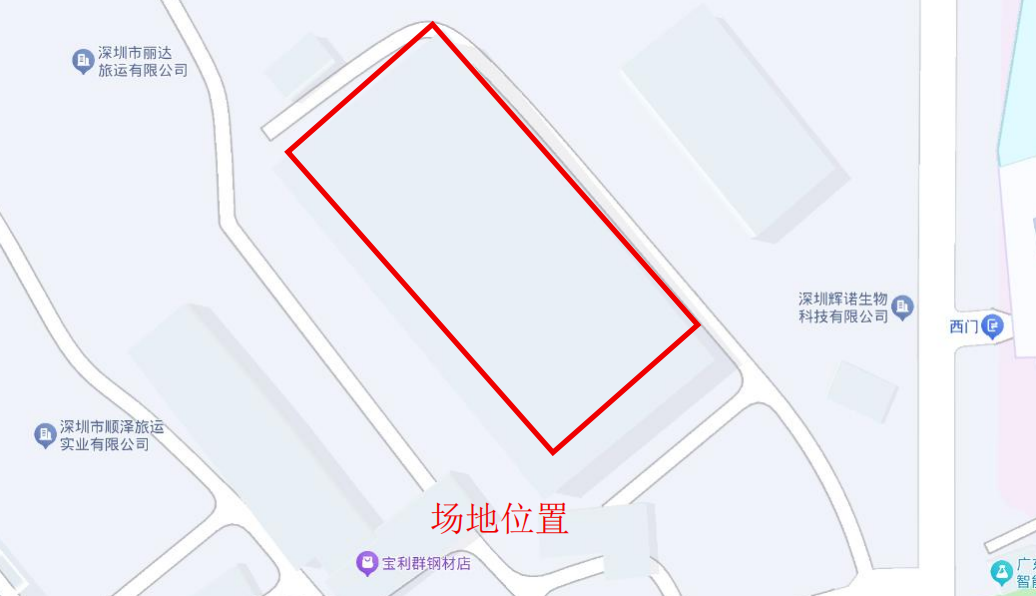

南山区大沙河110kV及以上高压架空线落地改造(二期塘朗变电站以北)工程从塘朗站外至同乐路西侧新建电缆隧道总长约3681m，共分3个盾构区段，设置8个综合井。根据相关技术标准及设计文件要求，地基土验收检测应进行平板(右基)载荷试验，综合井坑底受空间限制，不具备载荷作业条件，平板(岩基)载荷试验无法实施。现由于工程需要，对J1综合井做瑞雷波检测。场地位置见下图。

二、技术手段
1、外业工作

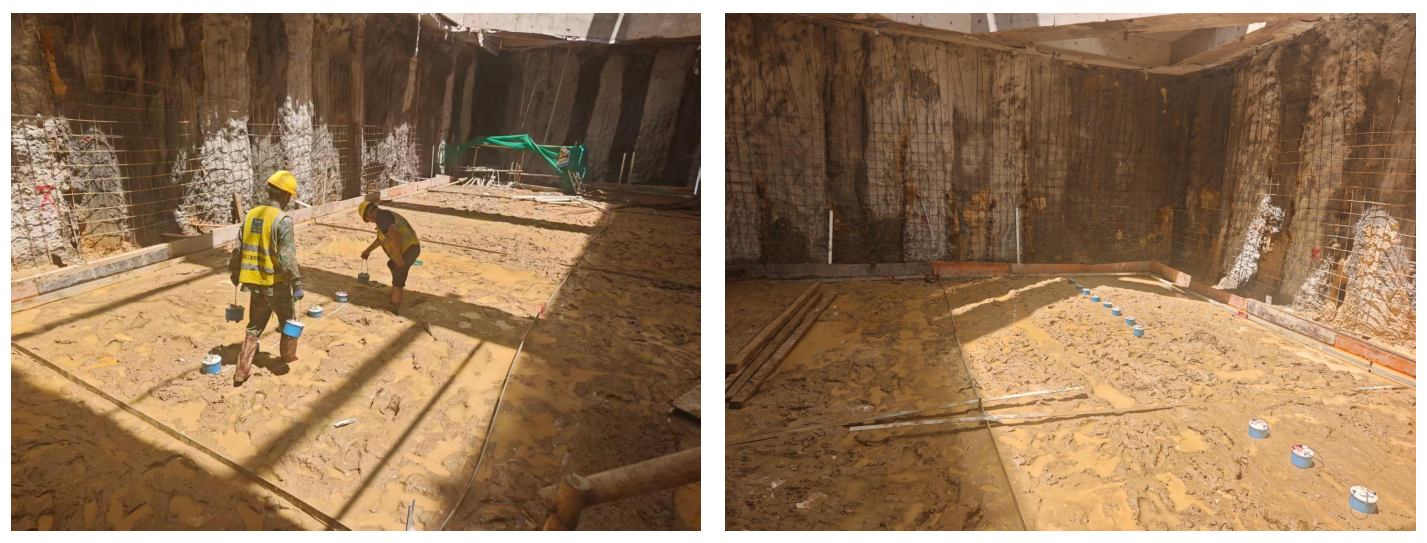

为达到检测目的，结合场地条件，本次采用被动源法采集瑞雷波地震记录，观测台阵采用线性台阵，24道0.2Hz～150Hz检波器，道间距0.5m。测点记录点取台阵中心点。单个测点观测时长在20min以上。

2、数据采集
数据处理使用骄佳surfaceplus软件。工作流程图见下图。主要内容包括：
(1)数据整理和资料预处理，对原始资料进行整理核对、编录，并结合测区不同地质单元对瑞雷波检测资料进行分类。
(2)对测点的瑞雷面波频散谱进行叠加，然后采用ESPAC法(空间自相关)或F-K法(频率波数)提取频散曲线。若频散点点距过大则不收敛，变化的起点处一般可解释为地质界线，不收敛的频散曲线段不能用于地层速度的计算。
(3)结合钻探资料给出初始层速度和厚度对频散曲线进行反演。根据曲线的曲率和频散点的疏密变化综合分析，而后反演计算剪切波层速度和层厚。反演过程遵循由浅及深逐层调试，使正、反演结果相接近，完成剪切波层速度和层厚的反演处理。
三、项目成果
目前，本项目已完成全部内外业工作及成果资料的提交。共计完成瑞雷波检测3点，建议结合标贯试验结果进一步判断J1综合井井底的地基承载力。
