2019年龙岗区龙岗河流域、观澜河流域、深圳河流域消除黑臭及河流水质保障工程——龙岗河流域水环境治理工程

发布时间:2019-04-11 14:10:06 阅读量:4198 发布人: 拍照:

1.工程概况

受深圳市水务规划设计院有限公司委托,深圳市新通物探工程有限公司(以下简称我司)承担了2019年龙岗区龙岗河流域、观澜河流域、深圳河流域消除黑臭及河流水质保障工程——龙岗河流域水环境治理工程。

本工程位于深圳市龙岗区,龙岗位于深圳东北部,南连罗湖区、田区,西接龙华新区,北靠惠州市、东莞市。处于珠江口东岸深莞惠城市圈的重要节点,是连接珠三角经济圈与海峡西岸经济区的重要通道。与惠州的惠阳区、东莞的凤岗镇相接,与深圳市罗湖、盐田、龙华三个区相邻,东部海域与香港海域相连。辖区总面积388.59km2,下辖平湖、坂田、布吉、南湾、横岗、龙城、龙岗、坪地、吉华、园山、宝龙11个街道,111个社区。

龙岗河是东江二级支流——淡水河上游段,位属龙岗区东北部,发源于梧桐山北麓,正源为梧桐山河,流经龙岗区所辖的横岗、园山、龙岗、龙城、坪地五街道,在下陂村附近流入惠州市境内。河流进入惠州市蜿蜒曲折4.89km后,从坑梓街道沙田村的北面开始,成为深圳市与惠州市的界河,界河长2.83km,接纳田坑水与田脚水后,流入惠州境内。田坑水河口以上流域面积364.4km2,河长35.53km,平均比降2.7‰。龙岗河流域内在列河道37条,其中一级支流7条,已建小(二)型以上蓄水工程45宗(含六联水闸)。

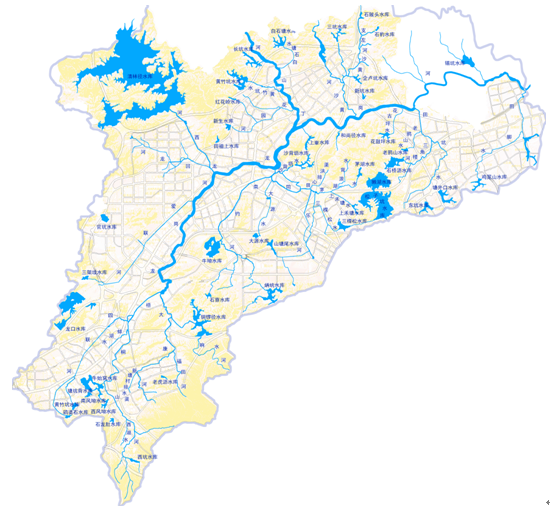

1 龙岗河流域水系图

2.测量的主要内容

测量主要工作内容:控制测量、地形测量、纵横断面测量、小微水体调查测量、排放口调查测量、排水调查、错接点调查测量、地下管线探测(排水管线探测、综合地下管线探测)等工作,为本工程设计提供可靠的基础测绘资料。

3.项目目的及主要建设内容

3.1项目目

通过全面分析龙岗区在消除黑臭考核工作中存在的短板,提出相应的工程措施,实现2019年基本消除城市黑臭水体、主要河道交接断面水质基本稳定达标。

根据《深圳市2018年治水提质大会战大建设责任手册》和《深圳市 2018 年度生态文明建设考核实施方案》要求,2019年龙岗区各河道断面及黑臭水体水质考核目标如下:

表2 龙岗河流域工作目标

序号

类型

考核范围

考核要求

1

河流断面水质达标

8个主要河流断面水质达标

6个断面2019年达地表水Ⅴ类,2个断面2020年达地表水V

2

河流

河道名录内37条河道

明渠段消除黑臭,无污水直排,暗渠段实现清污剥离

3

黑臭沟渠

124个黑臭沟渠消黑

4

黑臭小河汊

43个黑臭小河汊消黑

5

黑臭水塘

26个黑臭水塘

消除黑臭

3.2工程主要建设内容及规模

1)干支管网完善:以确保2019年消除黑臭及基流剥离为目标,主要针对龙岗河流域7大片区内干、支流两岸一定的流域范围内现状未开展正本清源的工业仓储类、公共建筑类、居住小区及城中村类建筑排水小区进行雨污分流及正本清源设计,实施正本清源总面积1360.18ha;此外,对市政道路中118处存在错接断接现象的市政管网进行修复、改造。

2)小微水体整治:本项目涉及小微水体整治共计265个,其中小河汊44条,总长度38.07km,整治小沟渠180条,总长37.10km,整治小湖塘41个,总面积40621m2

3)水安全:本项目防洪整治河道14条,总整治河长12.69km

测区交通较为便利,测量区域主要位于道路及建成区,道路车辆行驶繁忙,两侧行树密集,建成区房屋密集,通视通行条件较差,给测量外业各项工作带来极大的困难。地下管线主要埋设在道路、人行道、绿化带、杂地等地面下,敷设材料基本上单一均匀,大部分金属管线具有良好的导电性且与周围介质存有明显的电性差异,为管线探查提供了较好的地球物理条件。但是测区内部分区域建筑物较密集,部分地段管网埋设复杂,排水管线不系统、附属井盖常见被车物压盖或水泥封、且部分管道内淤积严重,给管网探测和管线点测量带来一定困难。

4.作业技术依据

⑴ 平面采用深圳独立坐标系,高程为1956年黄海高程系;

⑵《工程测量规范》GB50026-2007

⑶《全球定位系统实时动态测量(RTK)技术规范》CH/T2009-2010

⑷《1:5001:10001:2000地形图图式》GB/T20257.1-2017

⑸《城市地下管线探测技术规程》CJJ61-2017

⑹《深圳市地下管线探测实测细则》,深圳市国土资源和房产管理局200510月发布(下称《实测细则》,部分参照)

5.已有资料的分析

测区周围有深圳市国土资源和房产管理局历年组织施测的各等级控制点以及我公司为河道治理等工程项目施测的等级控制点, 可作为本工程控制测量的起算控制点。

收集深圳市国土资源管理局组织施测的地形图,可作为本工程控制点布设、选点用图及外业工作底图。

6.质量目标

⑴提交的所有资料成果必须符合相关法律、法规、标准、规范的规定和甲方的要求;

⑵成果合格率100%,其中优良品率90%以上;

⑶以创“优质工程”作为项目追求的最高质量目标。

7.测量范围

本次工程测量范围为:龙岗河流域七大片区整治范围内的河道及小微水体相关工程设计内容范围。其中1:1000地形图测量约1850ha1500地形测量面积489.59ha,纵横断面测量1001个,小微水体及排放口调查共计315条,河道清洁基流水质水量检测32条,湖塘水质检测60个,区域内排水调查总面积1562.2ha,综合物探总面积529.13ha,市政管道错断接点排水调查275处,综合物探118处。
