皇岗路-笋岗东路景观照明提升工程
发布时间:2018-04-11 10:15:11 阅读量:4933 发布人:羊燕娜 拍照:
福田区是深圳市中心区,“十三五”时期,福田区将全面提升社会、民生、经济、文化、城区、生态的发展质量,着力打造现代化金融高地,专业服务高地、人文智慧高地、创业创新高地;为了更好的体现大气福田,以前沿的国际视野,塑造高品质,人性化的夜景系统与空间环境,建设国际知名的先锋都市夜景典范,展现福田区时尚、大气的国际性城市形象。福田区皇岗路-笋岗东路主干道道路沿线楼宇,道路绿化带景观照明进行全面提升,营造优美舒适,具有现代都市魅力的灯光环境。受深圳市天健(集团)股份有限公司委托(以下简称“委托方”),深圳市新通物探工程有限公司(以下简称“我公司”)承担了皇岗路-笋岗东路景观照明提升工程测绘任务,为设计、施工提供基础的测绘资料。

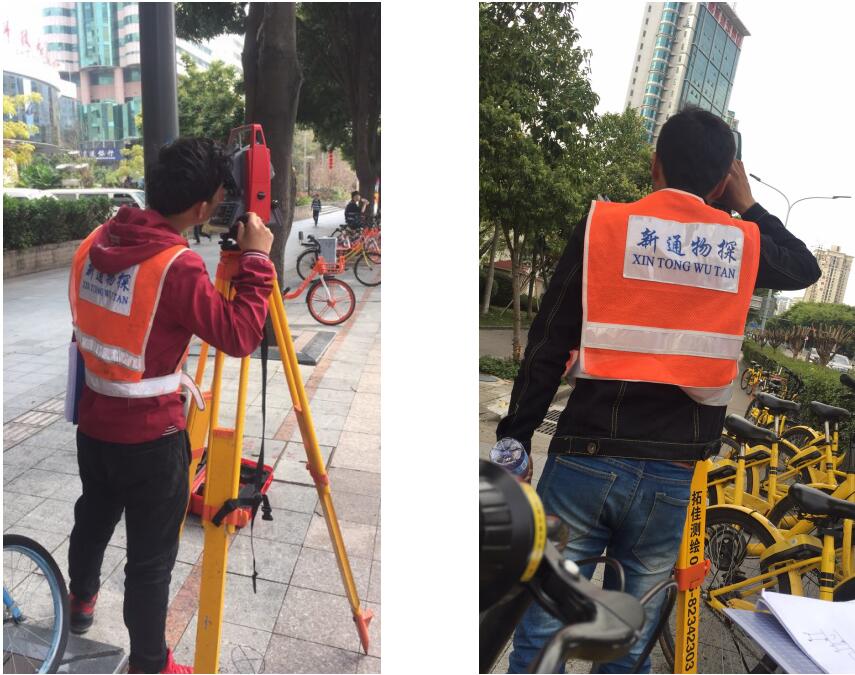

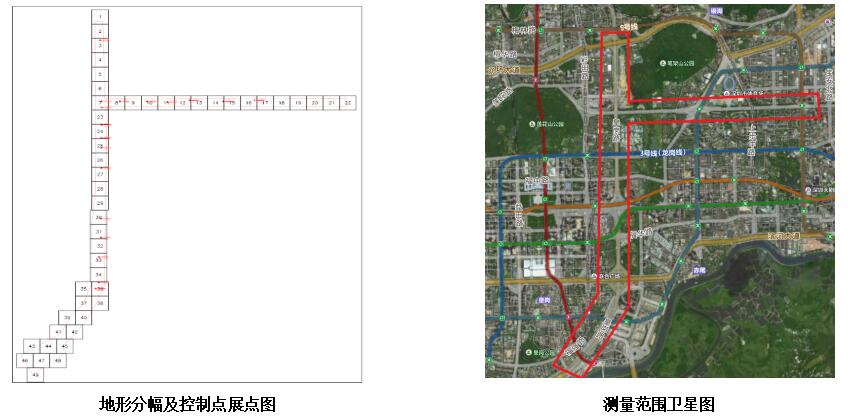

我公司在2018年3月25日组织作业组进入测区工作,于2018年3月31日完成全部内外业测量工作。工作区位于深圳市福田区皇岗路、皇岗路-笋岗东路段,皇岗路北面与梅观路相连,南面与广深高速公路相接,东边为皇岗路-笋岗东路段; 测区总体呈 “T”字形,主要为道路两侧、公路、居民地等。隐蔽地区面积约为60%,建筑物面积约为20%,通视条件困难;且道路社会通行车辆较多,交通流量大,通行不便,地物较多,属复杂地区。测区附近已有深圳市国土和房地产管理局布设一级导线点3个(IV078、I1-682、13G256)和水准备点Ⅰ广惠深65,其标志保存完整,经检测精度良好,可作为本测区的首级控制起算点,其平面坐标系为深圳独立坐标系,高程系统为1956黄海高程基准。
由于我们的测绘成图软件大多基于平面图测绘而开发出来的,所以全站仪外业测量出来的坐标数据都是投影到一个平面内的,而全站仪测出来的立面上的数据点都是处在同一个竖直面上,如果将所采集数据通过南方CASS9.1 成图软件上展点出来,所有点基本上在一条直线内,无法直接用于立面图测绘,因此我们需要对测量数据进行转换处理。
根据委托方及测量有关技术规范要求,并结合现状实际情况,我公司对工程的内外作业进行了精心组织,制定了有关措施,为圆满完成该工程提供了技术、安全保证。
