地质雷达探测地下管线及其周边病害体实例2-龙华区白玉街管道上部土体

发布时间:2019-04-22 14:24:14 阅读量:4934 发布人:刘伟 周鹏 拍照:
1 工程概况及工作方法
       深圳市龙华区白玉街东南侧人行道下方沿西南~东北道路走向新铺设了给水管道。管道材质为PVC管,管径100mm,管顶埋深0.7~1.2m。为检测管道上方回填土的回填质量,2019年2月28日,深圳市新通物探工程有限公司进行了地质雷达探测工作,目的是探测回填土是否存在不密实、空洞、脱空等地质隐患,为后续工程项目验收提供参考依据。
       场地地表为步道砖,总体较平整,通行、通视条件较好。地下除埋深的给水管外,还有排水、电力、电信等其它管线,加上行人、电动车等,给探测工作带来一定的电磁波信号干扰。
2 工作方法

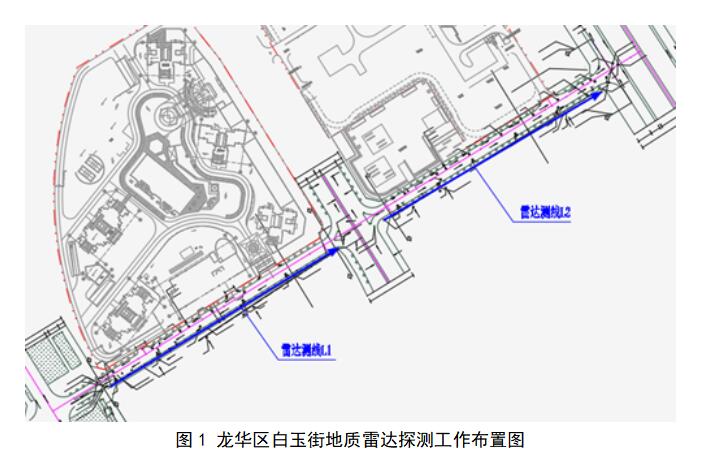

       按照业主要求,沿给水管走向即沿白玉街东南侧人行道方向布设了2条测线,腾龙路与民塘路之间为L1测线,里程K0+50--K0+262.5;民塘路与布龙路之间为L2测线,里程K0+305--K0+506(图1)。

       仪器采用瑞典MALA公司生产的CUII型地质雷达探测系统,500MHz屏蔽天线。采集软件为Ground Vision2.0,采样频率5355MHz,采样点数532,叠加次数8次,道间距0.05m,触发方式为距离触发。对所测雷达数据利用Reflexw数据处理软件做如下处理:模数转换→增加/删除道→调整零值→去零漂→增益恢复→带通滤波→去除背景→点平均→统一测线方向→形成地质雷达断面影像图。




3 雷达波信号特征

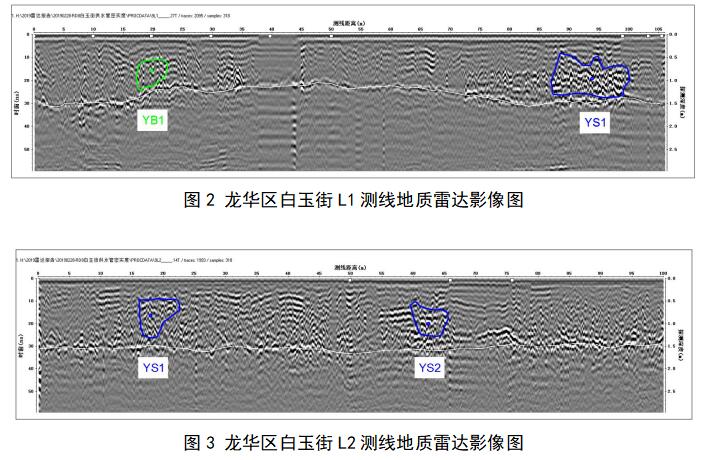

       2条测线的雷达断面影像图(图2和图3)中,反射波正常信号波形均匀,幅值较弱,可视为区内的“背景”反射波,大部分区域为此类信号。
       反射波异常信号有2种类型:
(1)层面体反射波。在影像图中部分布有一条较为明显的近于水平界线,界线以上反射波振幅相对较强,界线以下反射波振幅相对较弱。
(2)孤立体反射波。区域性分布在影像图中上部,处于层面反射波异常之上,反射信号幅值较强,同相轴不连续,杂乱。L1线和L2线各有3处。



4 雷达波信号解译
       在对雷达反射波影像图进行综合分析的基础上,结合实际情况,初步认为:
(1)影像图中部近于水平分布的界面反射波信号为给水管对电磁波的反射信号,按照V=0.10m/ns,将影像图中反射波走时换算为深度,管顶埋深为0.7~1.5m之间,与实际铺设的给水管道顶部埋深基本一致。
(2)影像图中上部区域性分布的孤立体状反射波信号,为回填土松散、不密实的反映。其顶部埋深和水平宽度按照“异常体的顶部埋深等于异常信号的顶部埋深,水平宽度大致等于异常的水平宽度”的原则估算。
       L1测线3处不密实区分别为:水平位置16.6~20.6m(K0+66.6~K0+70.6)、埋深约0.55~1.1m;水平位置96.5~102m(K0+146.5~K0+152.0)、埋深约0.6~1.0m;水平位置193.0~196.5m(K0+243.0~K0+246.5)、埋深约0.45~0.9m。
       L2测线3处不密实区分别为:水平位置16.0~22.0m(K0+321.0~K0+327.0)、埋深约0.40~1.1m;水平位置60.0~65.0m(K0+365.0~K0+370.0)、埋深约0.3~0.8m;水平位置120.0~124.0m(K0+425.0~K0+429.0)、埋深约0.2~1.3m。
5 结束语
       本次地质雷达探测工作,有效勘察深度2.5m左右。通过对雷达影像图解译,发现给水管道上方回填土存在有6处松散、不密实区,未发现有空洞等其它病害土体隐患。建议后期对所圈定的不密实土体区域进行其它工程检测方法以加以验证,确认后进行注浆等工程处理,确保项目验收准确、规范。
