110kV中芯国际专用电缆线路工程电力顶管三维测量

发布时间:2023-10-26 15:38:01 阅读量:292 发布人: 拍照:

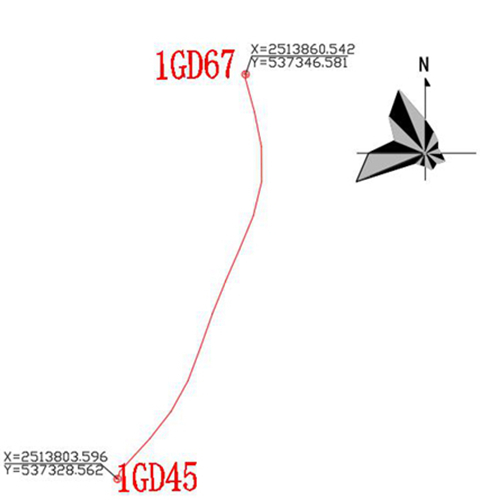

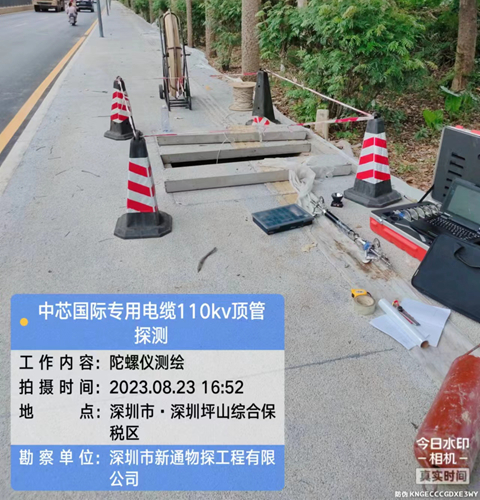

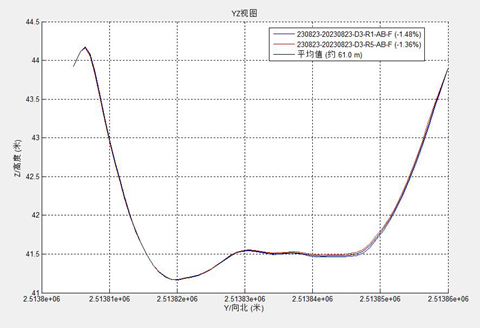

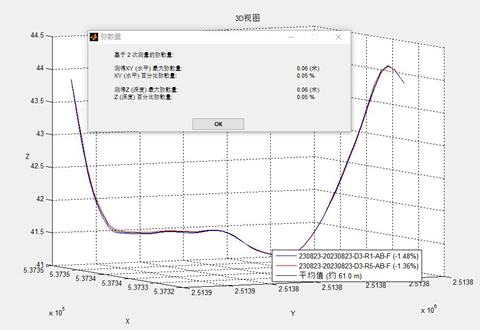

      受业主委托,我公司对中芯国际专用电缆线电力顶管进行探测,探测采用惯性陀螺技术进行三维测量。本项目跨路管线共七段,需对其进行精密探测,根据现场情况1GD67-1GD45、1GD106-1GD107两段管道可进行陀螺仪探测,外业测量时,陀螺仪通过绳子牵引在地下管道中进行运动,依据惯性技术和航迹推算原理获得设备的运动姿态,同时采用GNSS 技术获得管道起点和终点的三维空间坐标,最后将 GNSS获得的起止点坐标和管道探测仪获得的运动姿态进行综合处理及平差,继而得到处于封闭情况下的地下管道的测量资料,后续内业采用专业配套系统和CAD软件成图。
