大亚湾核电基地山海花园员工宿舍楼及北苑餐厅整体改造工程--宿舍楼改造项目地下管线探测

一、工程概况

受委托，我公司承担了大亚湾核电基地山海花园员工宿舍楼及北苑餐厅整体改造工程--宿舍楼改造项目地下管线探测任务，探测范围由委托方提供的CAD图上的3个地块范围，分别为B、D、E三栋，合计约190㎡，本次工作任务为对B、D、E三栋3个地块范围进行地下管线探测，查明范围内地下管线的平面位置、走向、埋深（或高程）、规格、类别、材质等，并编制技术总结报告和编绘管线图，目的是为本项目开挖施工提供基础管线资料。

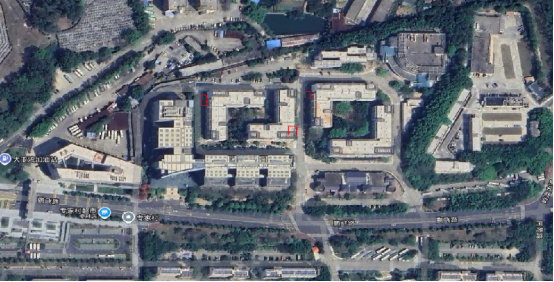

测区位于大鹏新区鹏飞路北侧山海花园小区，共分为3个地块，分布于小区B、D、E三栋。范围内主要为小区道路，地势平坦，建筑物密集，通视条件一般，管线主要以电力、工业、通信、给排水管线为主；测区内管线种类＞6种，每公里平均定位点大于20点，综上所述管线探测复杂程度属中等。项目具体位置如下图。

二、工作方法与技术

1、外业工作

(1)测线布置

根据甲方要求，主要在探测范围内布置了12条测线，测线编号分别为“L1～L12”。

(2)数据采集

①前期准备，用喷漆标记好起点和终点。

②将电池安装在雷达天线天线上并开机，将安装MALA Controller采集软件的平板电脑与天线连接好。然后进行一致性检查，检测仪器设备性能，确认仪器工作状态正常且性能良好再开展工作。

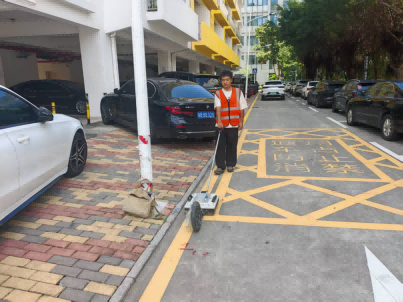

③将天线放到测线的起点处开始探测，主机操控人员操作平板电脑，利用软件采集数据。天线定位人员用连杆拖着天线沿着测线匀速前进。

④每条测线所采集的数据均单独保存为一个数据文件并完成地质雷达现场记录表。

2、内业工作

(1)资料整理

整理外业工作中的地质雷达探测现场记录表，在电脑中利用Reflexw数据处理软件对外业工作获得的每条测线数据进行处理以及校正。

(2)数据处理

数据处理就是在电脑中利用Reflexw数据处理软件进行。消除数据采集时随机噪声、压制地层不同介质产生的干扰，改善背景；进行自动时变增益或控制增益以补偿介质吸收和抑制杂波，进行滤波处理除去高频，突出目标体，降低背景噪声和余振影响。以获得高质量的地质雷达图像，更好地识别现场探测中遇到的有限目标体引起的异常，为异常解释提供依据。其处理流程为：

模数转换→增加/删除道→调整零值→去零漂→增益恢复→带通滤波→去除背景→点平均→统一测线方向→形成地质雷达影像图。

(3)异常解译

异常解释就是识别地质雷达图像上的各种异常信号并对异常进行定性解释和定量解释。就是对地质雷达影像图中获得的异常信号进行划分，判断异常范围，辨识异常的不同特征。

定性解释是对划分出的异常信号进行性质判断。

定量解释是在定性解释的基础上，推断异常信号源的分布范围、埋深等几何因素。本次地质雷达探测目标体的范围和深度按照以下原则确定：

目标体分布范围：与异常信号分布范围相同，即目标体顶部埋深等于异常信号的顶部埋深，目标体水平长度等于异常的水平长度。

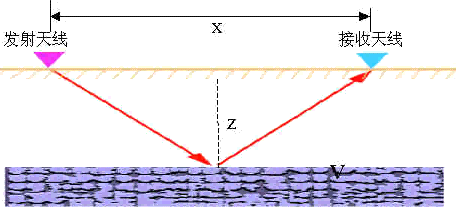

目标体深度：根据地下介质的电磁波速V和反射波旅行时，按照以下公式可计算目标异常深度范围：

      式中z为异常顶部埋深，x为发射天线和接收天线的间距，V值为介质中的电磁波速度。本次工作V值取0.1m/ns。

三、结论

（1）本次工作，全面完成大亚湾核电基地山海花园员工宿舍楼及北苑餐厅整体改造工程--宿舍楼改造项目地下管线探测任务。查明了测区范围内各类管线平面位置、走向、埋深及管线管径、材质等属性，达到了探测目的。

（2）根据探测结果，编制了地下管线成果图、管线点成果表，编写了地下管线探测技术报告。

（3）经质量检查，管线探查和管线测量的工作精度均满足《城市地下管线探测技术规程》要求。所提交的地下管线成果图图面整饰、注记和符号运用准确合理，管线点成果表数据完整，各种记录表格齐全，符合《城市地下管线探测技术规程》要求。本次工作外业和内业资料齐全，产品质量优良，提交的成果资料可供委托方在项目后期施工中使用。
