A20-A15 压缩空气管道顶管物探地下管线探测

一、工程概况

受委托，我公司承担了A20-A15压缩空气管道顶管物探地下管线探测任务，探测范围由委托方现场指认，合计892.68㎡，本次工作任务为对指围的所有地下管线进行探测，查明范围内所有管线的平面位置、走向、埋深（或高程）、规格、类别、 材质等，并编制技术报告和编绘管线图，目的是为本项目开挖施工提供基础管线资料。

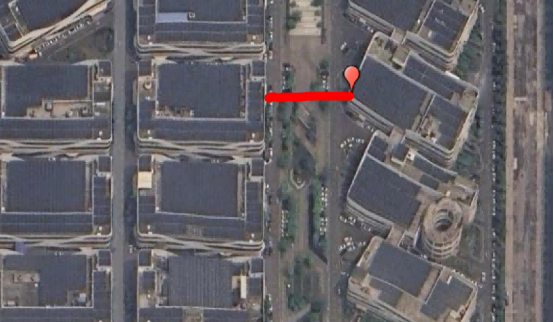

测区位于东莞市谢岗镇粤海智造中心，范围内主要为产业园区内部道路，测区地势平坦，通视条件一般，建筑物密度中等，管线主要以给排水、电力、通信管线为主；测区内管线种类＞6 种，每公里平均定位点＞20 点，综上所述管线探测复杂程度属中等。项目具体位置如上图。

二、地下管线探测

      1、地下管线探测

(1)实地调查

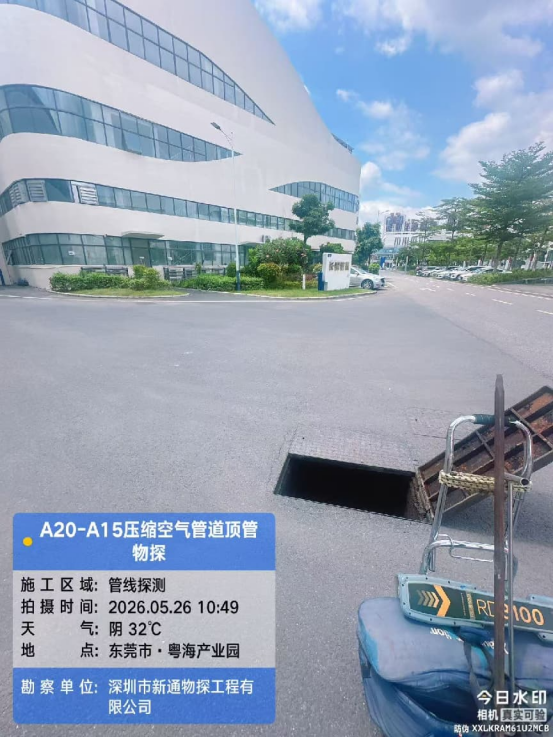

调查方法是将窨井盖打开，在原有管线资料的基础上，对明显管线点及其附属设施（包括检修井、阀门、消火栓等）做详细的调查、量测和记录；查清各类被调查管线的类型、管径、材质、埋深、走向及管线的连接关系。对于裸露管埋深量测管顶至地面的距离（取负值），其中消火栓埋深取为“0”值。

当管线附属设施（物）的管线点偏离中心线在地面的投影位置，偏距大于或等于0.4m时，应量测和记录偏距，并应分别设置管线点。

(2)仪器探查

电力管线隐蔽点的探查：一般采用夹钳法或感应法；对于单根埋设方式的，采用极大值定位就可以满足精度要求，本次使用的是RD系列仪器，采用70%法的异常宽度定深；对于管块埋设方式的，其隐蔽点探测采用“等效差值”法进行定位、定深。

给水管线的探测方法：探查给水管线时，其材质是金属的，有明显管线点并有接地条件的地段均采用直连法（主要采用 33KHz）探测，没有接地条件的管段采用感应法探测；给水管线材质是砼管或塑胶时，一般采用开挖、钎探以及收集管线资料等来进行推测定位、定深。采用极大值的70%～90% 定出异常两翼的对称点取其中心作为管线中心位置，可以满足不同管径、不同埋深的管线定位要求。

复杂条件下的探测方法：

① 当两条平行管道相距较近时，一般难以区分为两个异常信号，此时采用选择激发法，突出欲测管线的信号。遇到多种管线交叉或上下重叠的情况，采用选择性激发和差异性激发对其进行区分。

② 路面下有钢筋网或有其他干扰物时，用常规的方法定位定深达不到精度要求，我们是采用抑制干扰信号的方法达到探测的目的，具体做法是：在有信号干扰的管线路段，提高接收机底部离地面大约在 0.3～0.5 米之间，再用两翼的对称点取其中心作为管线中心位置，测出来的埋深减去接收机底部到地面的高度即为管道的实际埋深。利用这种方法可以有效抑制管道周围金属物体的干扰，平面位置和埋深可以达到精度要求。

③ 确定管道的预留口位置技术难度较大，根据多年的探测和开挖验证经验，我们确定预留口的原则是：沿管线正上方移动仪器接收机，在信号出现明显衰减时，适当调控增益至满格，继续前行，当仪器信号衰减至满格的 70%时定点，同时用仪器直读定深法验证： 即沿管线走向每5cm 测定深度，在测定深度出现变化处即为该预留口位置。

所以通过以上各种物探方法基本可以探测地下管线在现场的平面投影位置，并用油漆在地上标注拐点、三通、分支点、直线点、变径点等各种特征点点号和测量标志，适时作好栓点记录，然后用全站仪测得各探测点的平面坐标及地面高程。

      2、管线点测量

管线点测量是在管线点探查野外作业完成且经物探外业组自行检查无误后，以探查工序提供的地下管线调绘草图或记录纸上绘制的草图作为依据，配合物探作业人员实地指定，进行管线点测量。采用全站仪极坐标法半测回测定平面位置及高程，测距边长均小于150米，仪器高、觇标高量至毫米。

3、内业处理

对外业调查探测取得的数据进行成图、编辑、检查后,编绘了“管线图”，同时生成 “管线点成果表”。

      4、精度检查

      在管线探查过程中，按照《城市地下管线探测技术规程》要求，采用管线点重复测量、明显管线点重复调查、 隐蔽管线点重复探查的方式对提交成果以一级、二级检查工作量不少于各自总点数的 5% 的比例进行了抽样检查。本次管线探查工作共有管线明显点 35 个、隐蔽点 57 个，管线点 测量总数共 92 个，经检查，管线点精度各项检查均满足《城市地下管线探测技术规程》要求。

三、结论

（1）本次工作，全面完成 A20-A15 压缩空气管道顶管物探地下管线探测任务。查明了测区范围内各类管线平面位置、走向、埋深及管线管径、材质等属性，达到了探测目的。

（2）根据探测结果，编制了地下管线成果图、管线点成果表，编写了地下管线探测技术报告。

（3）经质量检查，管线探查和管线测量的工作精度均满足《城市地下管线探测技术规程》要求。所提交的 地下管线成果图图面整饰、注记和符号运用准确合理，管线点成果表数据完整，各种记录 表格齐全，符合《城市地下管线探测技术规程》要求。本次工作外业和内业资料齐全，产品质量优良，提交的成 果资料可供委托方在项目后期施工中使用。
