白石洲外围污水管网建设工程35kV高压线陀螺仪探测

发布时间：2026-07-08 09:34:05 阅读量：20 发布人：　拍照：

一、项目概况
受委托，我公司承担了白石洲外围污水管网建设工程35kV高压线陀螺仪探测任务。目的是为白石洲外围污水管网建设工程污水管顶管施工提供35kV高压线埋深及平面位置详细数据。

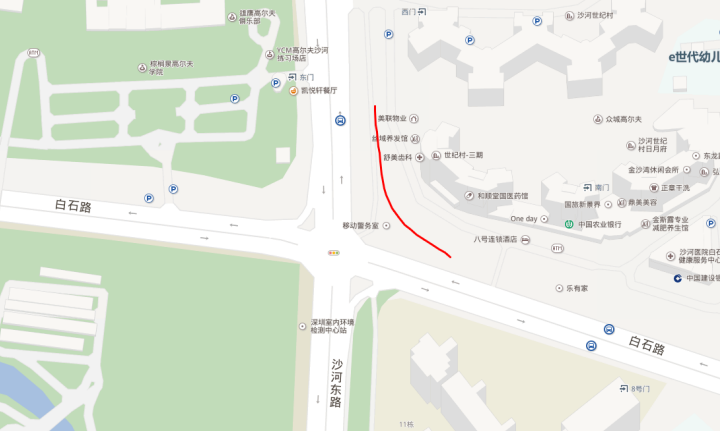

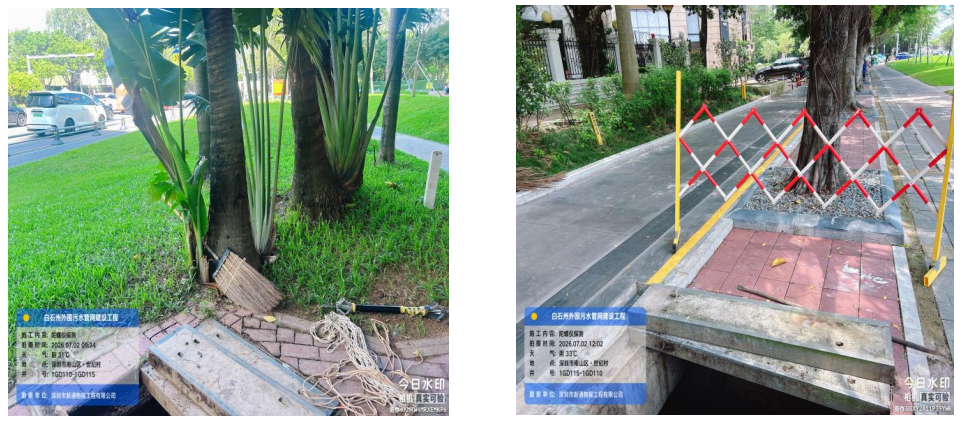

探测顶管段起终点工作井为甲方现场指定，探测起点南侧工作井位于白石路与沙河东路交叉口东北角绿化处，探测终点东侧工作井位于白石路与沙河东路交叉口正北角世纪村三期门口树池间，此段测量顶管位置与在建DN1200污水顶管线位呈交叉状，污水管道整体为东西走向。

二、技术手段

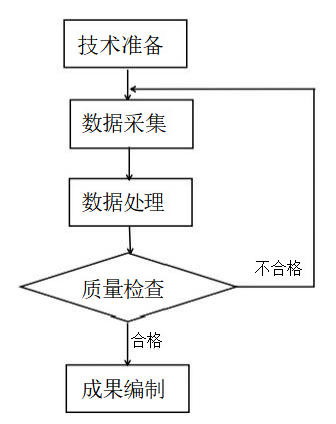

1、作业流程

本项目作业采用全数字化测绘技术，GNSS-RTk以及惯性定位仪作业系统野外现场采集数据，内业采用CAD软件成图。

2、数据采集

（1）管道陀螺仪探测

将仪器轮子根据管口大小及顺畅程度调整好轮组大小，对陀螺仪两端固定牵引绳，将陀螺仪面部箭头指示方向放入管道内部，开机后从管线远端拉动牵引绳，测量主机从管道中拉出。重复测量一个来回掉头再测量一次使数据更精确，通过用绳子在管道中多次来回拉动，完成多次数据采集，测量完成后关机。

（2）数据现场预处理

完成数据采集后，确保下载的数据是本次测量数据并按工程项目名称及时间命名保存在数据处理单元存储器上。

数据下载后现场进行预处理，判定不合格应重新采集。经现场预处理，本次数据原始曲线形态均匀有规律，无明显突变异常，单次测量曲线无明显折线，多次测量曲线具有较高的相似度，采集数据完整有效。

（3）管口坐标测量

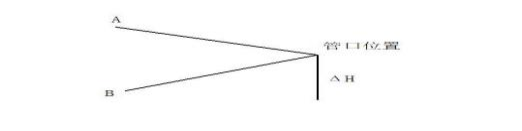

管道陀螺仪探测需要准确录入管线出入两端三维坐标，若管口可直接测量便用GNSS直接测量坐标；若管口不可直接测量或RTk固定解不稳定，则用全站仪将坐标从空旷地区引过来再测绘；若管口坐标不利于测量，则在井上通过GNSS或全站仪分别测量出A、B两点的三维坐标，量取管口中心到A、B两点的距离，内业用CAD计算出管口的平面坐标，用测距仪或者钢卷尺测量管中心至A、B两点处任意一点的高差ΔH，用于计算井下管口高程，如下图。

3、数据处理

将预处理合格的数据通过仪器配套专业数据处理软件计算地下管道的三维轨迹坐标并输出正式的测量成果。每一组测量数据逐一进行处理并计算三维坐标，得到三维轨迹过程曲线。形态和重复性均满足要求的三维轨迹过程曲线通过进行合并处理，求其平均值，将平均值作为三维轨迹坐标的最终成果，该曲线即为三维轨迹最终曲线。在接近的数据中提取最接近的两组数据，通过管口坐标来解算管道各个位置标高，本次提供坐标为1m一个。
三、项目成果
我公司于2026年07月02日组织1个作业组进入测区，并于2026年07月04日完成所有外业探测和内业整理工作。作业组严格遵循相关物探和测量技术规程，对测区内的35kV高压电力顶管轨迹进行三维坐标采集并提供顶管管段的平、纵图，同时以文字方式（技术报告、管道平纵图、管线测量成果表）形式提交管线成果资料。
