深圳市龙岗区南和通讯公司2栋墙体开裂处地质雷达探测

发布时间：2026-06-26 16:35:28 阅读量：32 发布人：　拍照：

一、项目概况

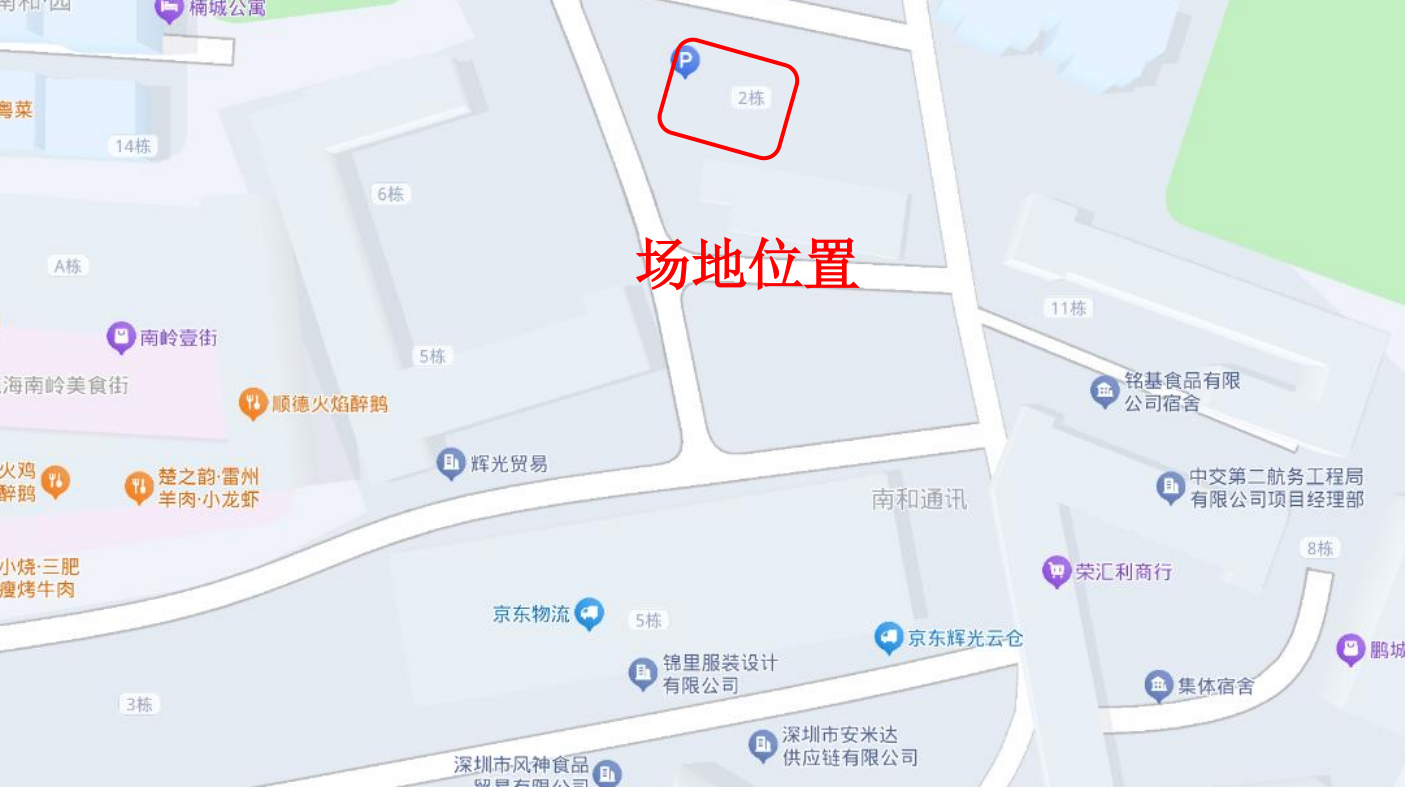

深圳市龙岗区南湾街道办事处于布沙路北侧、开放路东侧的南和通讯公司2栋西南角墙体发现承重墙开裂情况。现场南和通讯公司2栋结构形式为砌体结构，地上3层，开裂处位于西南角，南侧绿化带中有化粪池、污水管道等。其南侧外墙存在3条斜向裂缝, 其中1条已贯穿墙体，内墙存在1条贯穿斜向裂缝。裂缝位于承重墙体上，存在一定的安全隐患，现需对墙体开裂处南侧及西侧地面进行地质隐患检测，以排查开裂处周围是否存在空洞及疏松土体等病害体情况。

二、作业难点

本场地属老旧小区，场地内停靠车辆较多，地下管线较复杂，场地总体探测条件较差，数据质量较差。测线雷达信号受地下管线及建（构）筑物等干扰因素影响，给解译工作带来一定困难。地质雷达探测属于间接检测手段，其有效探测信号受外界干扰因素以及介质本身的电导特性等影响，异常推断可能会存在多解性。
三、技术手段
本次使用MALA公司生产的GX（Ground Explorer）系列雷达进行无损探测，严格依据《岩土工程勘察规范》、《工程测量标准》、《城市工程地球物理探测标准》等规范开展工作：

(1)外业：根据甲方要求，主要在南和通讯公司2栋西南角墙体西侧与南侧地面区域布置20条测线，沿测线扫描采集雷达剖面图像，每条测线所采集的数据均单独保存为一个数据文件并完成地质雷达现场记录表。

(2)内业：内业工作是对外业工作获得数据进行处理分析并完成地质雷达探测报告，其中包括：资料整理、数据处理、异常解译以及编写报告。

四、项目成果

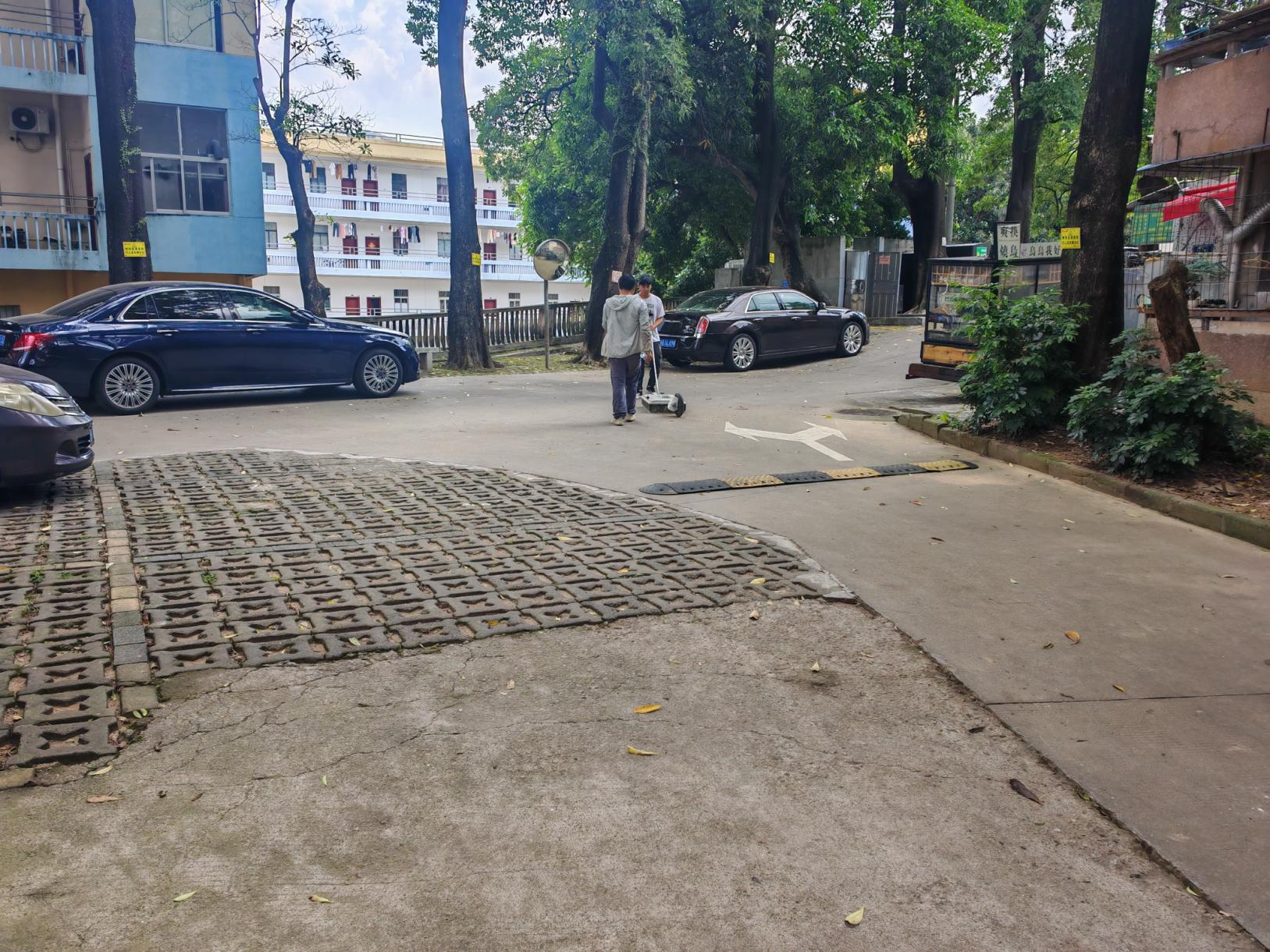

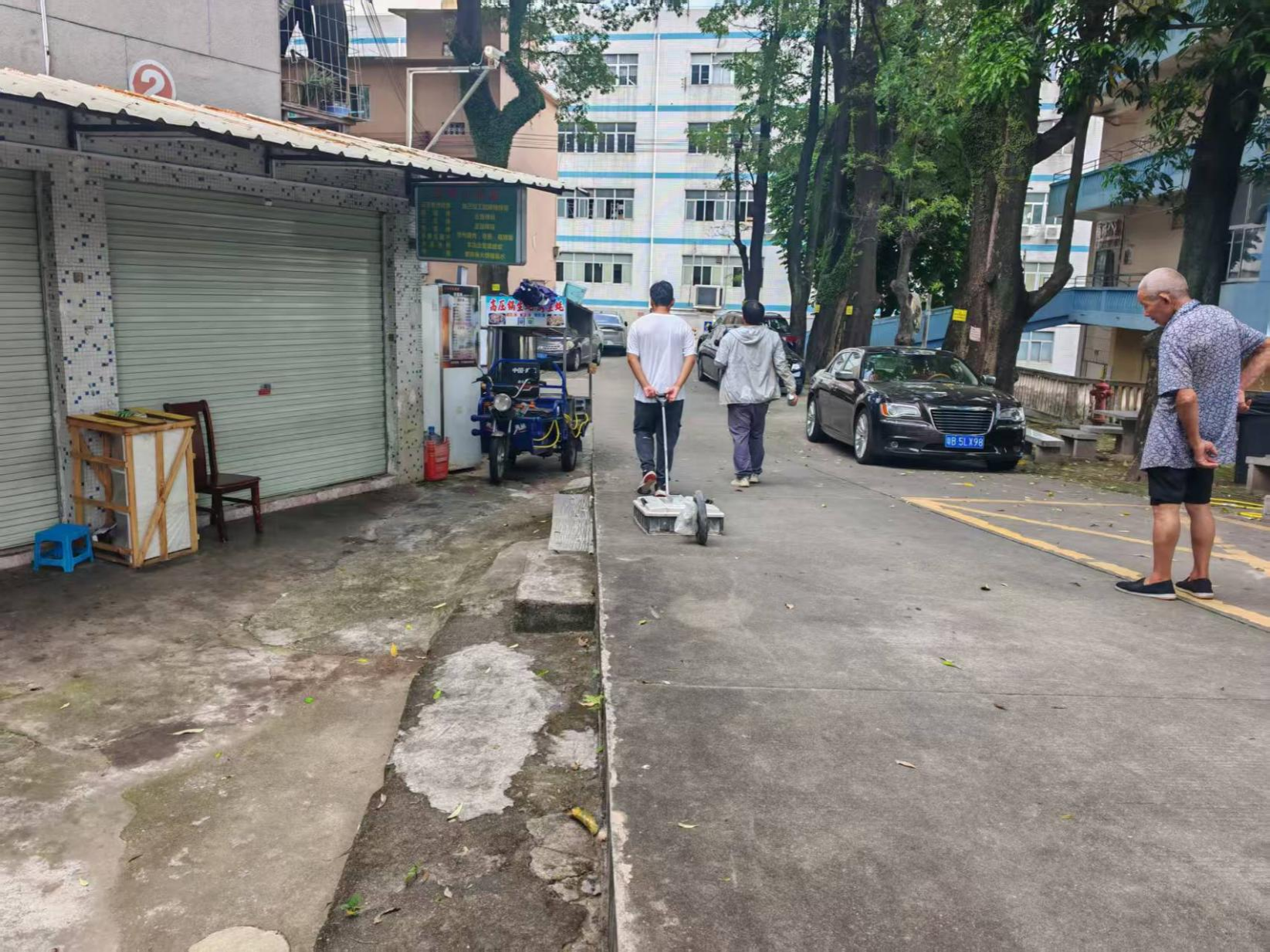

我公司技术人员于2026年6月24日对南和通讯公司2栋西南角墙体西侧与南侧地面进行了外业探测工作。2026年6月26日完成所有内业数据处理工作，并提交成果报告。本次工作共完成20条地质雷达测线，测线总长360.1m，测点点距 0.1m，总测点数3621个。

根据异常特征及现场情况，经分析和解译，排除管线及地下建（构）筑物等干扰后发现发现 8 个异常信号，在平面分布上表现为3处异常区。建议对其中1处空洞异常信号区域进行回填处理，对本次2处一般疏松体定期巡视和定期探测。同时监测墙壁裂缝是否扩大，是否出现新的裂缝。如发育新的隐患或隐患类型变化则按相应级别采取措施，及时进行注浆回填或其他安全治理措施。
